P3020-1*N-B-C
HRB
P3020-1*N-B-C
描述：

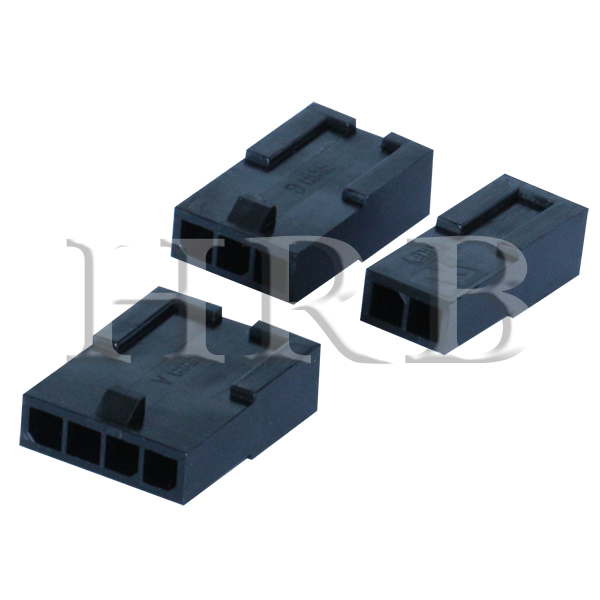

HRB 3.0间距线对线连接器系统由连接器外壳和压接端子组成，通常在公母压接外壳，公母压接端子中。
P3020-1×N-B-C系列是母头连接器电气外壳，单排无面板安装耳，可提供2极到12极的多路电路，使用T3020系列公端子（AWG＃20-24; AWG＃26-30均为锡）镀金和镀金供客户选择），与P3025-1×N-B-H系列（线对线连接器）配合使用。
技术参数
1）额定电流：5A AC，DC
2）额定电压：250V AC，DC
3）工作温度：V2：-25ºC至+85ºC
V0：-40ºC至+130ºC
4）接触电阻：最大10mΩ
5）绝缘电阻：1000MΩMin
6）耐电压：1500V AC /分钟
7）材料：尼龙66-UL 94V-2 / UL94V-0
8）cUL文件号：E304945
9）外壳保持力要求：2.5kg（最小）
订购信息：
HRB 3.0母插头压接外壳连接器，单排，2至12个电路，UL 94V-2/0，不带面板安装耳，黑色
P3020-1×N-B-C
①②③④⑤
①：HRB产品系列号
②：压接外壳排数
③：电路/极数
④：压接外壳颜色：黑色
⑤：没有面板安装耳朵
| 零件号 | Dimensions | 零件号 | Dimensions | ||||||
TYP UL94V-2 | TYP UL94V-0 | 电路 | 昏暗：A | 昏暗：B | TYP UL94V-2 | TYP UL94V-0 | 电路 | 昏暗：A | 昏暗：B |
| P3020-1×2-B-C | P3020-1×2-B-C（V0） | 2 | 300 | 6.85 | P3020-1×8-B-C | P3020-1×8B-C（V0） | 8 | 21.00 | 24.85 |
| P3020-1×3-B-C | P3020-1×3-B-C（V0） | 3 | 6.00 | 9.85 | P3020-1×9-B-C | P3020-1×9-B-C（V0） | 9 | 24.00 | 27.85 |
| P3020-1×4-B-C | P3020-1×4-B-C（V0） | 4 | 9.00 | 12.85 | P3020-1×10-B-C | P3020-1×10B-C（V0） | 10 | 27.00 | 30.85 |
| P3020-1×5-B-C | P3020-1×5-B-C（V0） | 5 | 12.00 | 15.85 | P3020-1×11-B-C | P3020-1×11-B-C（V0） | 11 | 30.00 | 33.85 |
| P3020-1×6-B-C | P3020-1×6-B-C（V0） | 6 | 15.00 | 18.85 | P3020-1×12-B-C | P3020-1×12B-C（V0） | 12 | 33.00 | 36.85 |
| P3020-1×7-B-C | P3020-1×7B-C（V0） | 7 | 18.00 | 21.85 | |||||
| 零件号 | 波兰人 | SPQ（包装：Poly Bag） | CAD文件 |
| P3020-1×2-B-K | 2 | 1000 |  P3020-1x2-B-C.PDF |
| P3020-1×3-B-K | 3 | 1000 |  P3020-1x3-B-C.PDF |
| P3020-1×4-B-K | 4 | 1000 |  P3020-1x4-B-C.PDF |
| P3020-1×5-B-K | 5 | 1000 | P3020-1x5-B-C.PDF |
| P3020-1×6-B-K | 6 | 1000 | P3020-1x6-B-C.PDF |
| P3020-1×7-B-K | 7 | 1000 | P3020-1x7-B-C.PDF |
| P3020-1×8-B-K | 8 | 1000 | P3020-1x8-B-C.PDF |
| P3020-1×9-B-K | 9 | 1000 | P3020-1x9-B-C.PDF |
| P3020-1×10-B-K | 10 | 1000 | P3020-1x10-B-C.PDF |
| P3020-1×11-B-K | 11 | 1000 | P3020-1x11-B-C.PDF |
| P3020-1×12-B-K | 12 | 1000 | P3020-1x12-B-C.PDF |
详细信息：
| 类别 | 压接外壳连接器 |
| 品牌 | HRB连接器 |
| 应用 | 电源，线对线连接器 |
| 电路 | 2-12电路 |
| 颜色 | 黑色（白色定制） |
| 易燃 | UL94V-2 / UL94V-0 |
| 性别 | 母 |
| 符合Glow-Wire标准 | "是"和“否”都可以 |
| 键入交配部分 | 没有 |
| 锁定到配合部分 | 是 |
| 材料 - 树脂 | 尼龙66 |
| 行数 | 单 |
| 包装类型 | 塑料袋 |
| 面板安装 | 没有 |
| 间距 - 配合接口 | 3.0mm间距 |
| UL认证 | E304945 |
| 极化到交配部分 | 是 |
| 可堆叠 | 没有 |
| 温度范围 - 运行 | -25ºC至+85ºC和-40ºC至+130ºC |
产品应用：
烘干机
冰柜
游戏机
打印机
冰箱
扫描器
安全系统
自动售货机
洗衣机
白色家电
太阳能
集线器
电源和配电
路由器
服务器
与零件配合（线对线）：
P3025 3.0插座外壳连接器
用于：
T3020 3.0公压接端子连接器
