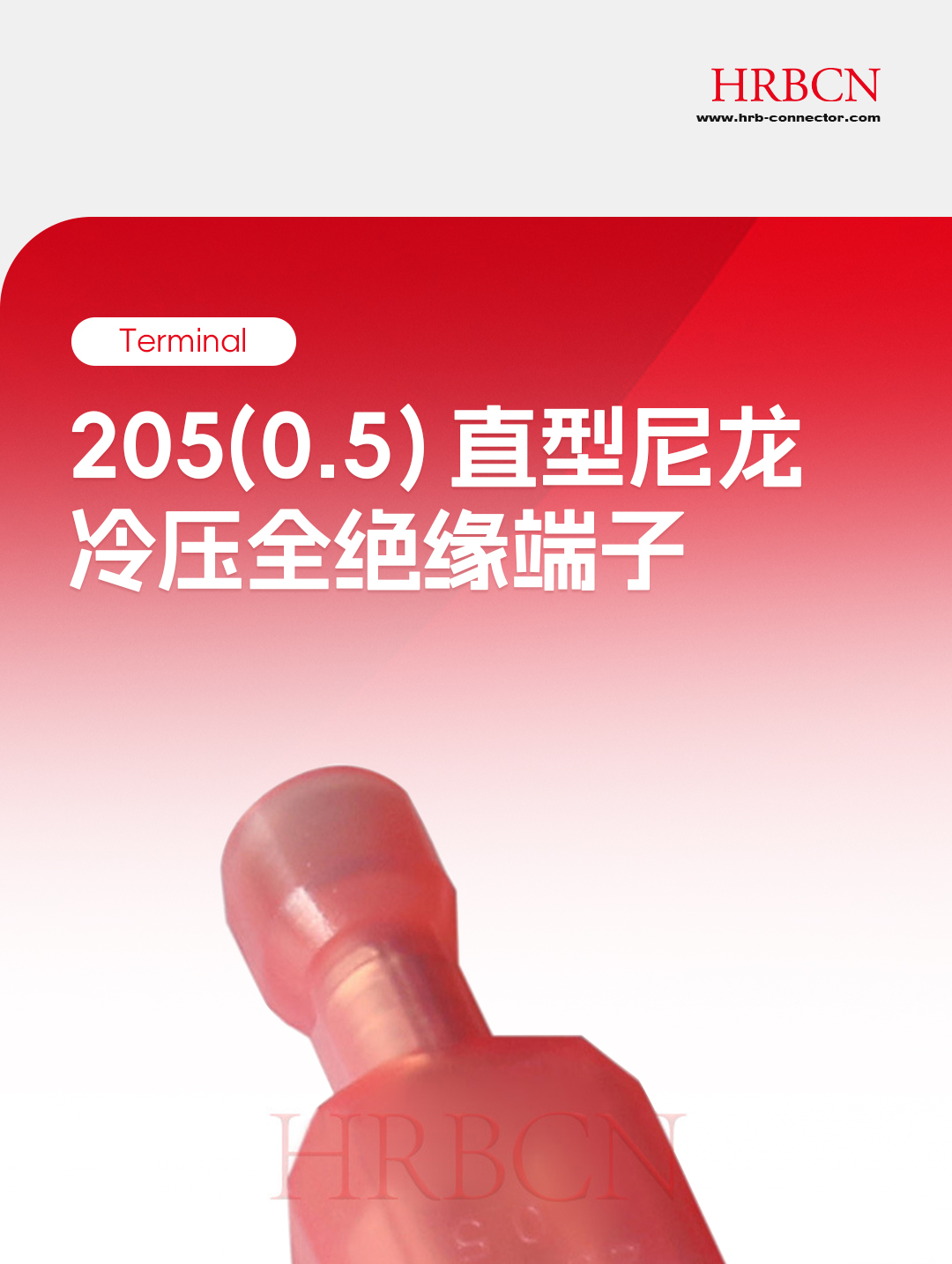

HRB 5.21×0.5mm快速断开端子 AWG#22-18

公端宽度为0.205 inch(5.2mm)
205全绝缘端子

数量:

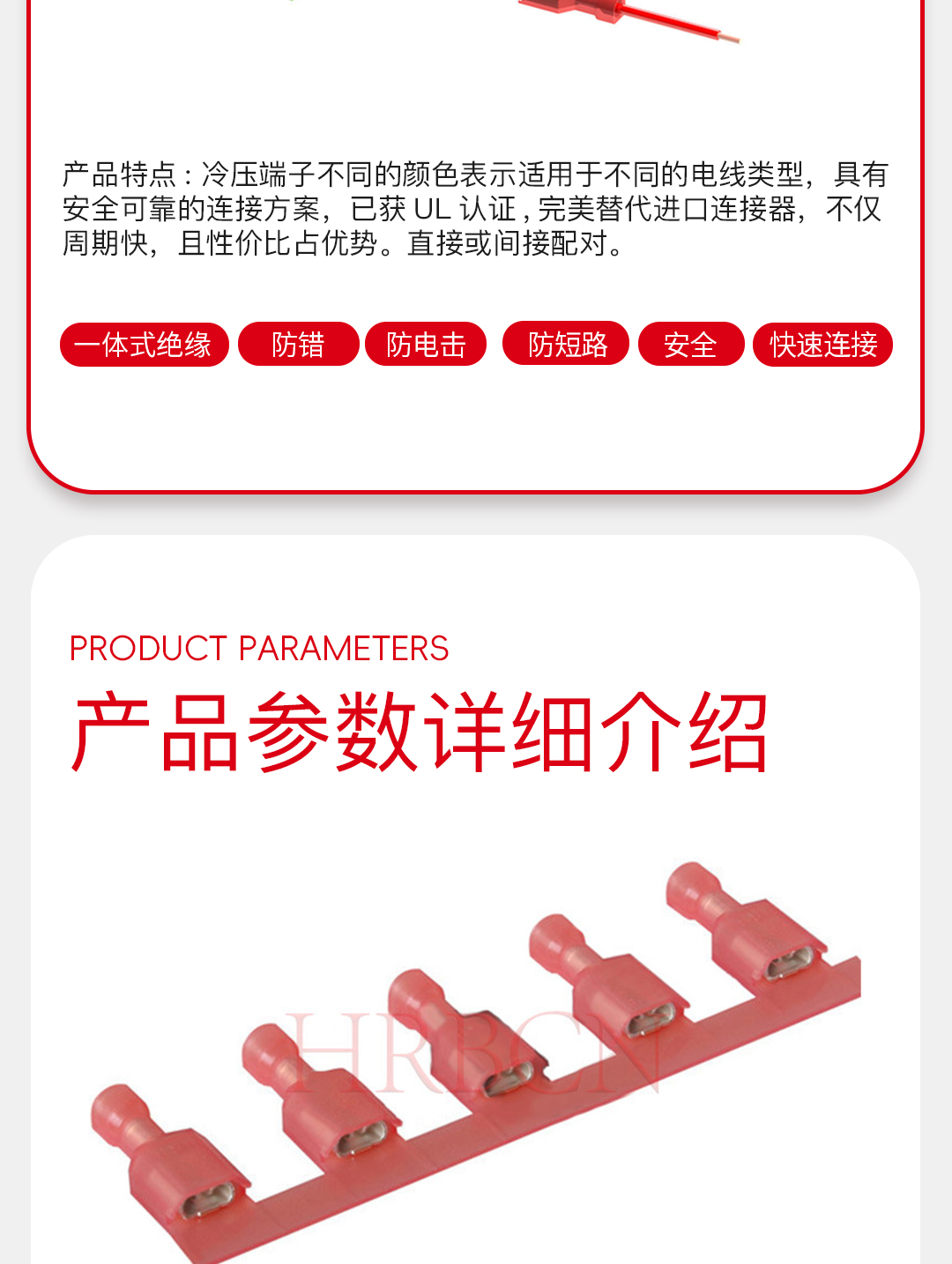

  • M6350FNS-2(5)-R
  • HRB
  • M6350FNS-2(5)-R

 5.21×0.5mm(205) faston terminal catalog.pdf

       Part No.        A        B        C        D        E        F        G        H        Wire size        Ins Dia. max
       M6350FN(S)-2(5)-R        0.75        9.75        6.50        21.80        5.30        5.00        28.2        18.85        AWG#22-18        3.05mm
       M6350FN(S)-2(5)-b        0.75        9.75        6.50        21.80        6.10        5.00        28.2        18.85        AWG#22-18        5.84mm
       M6350FN(S)-2(8)-R        0.75        9.75        6.50        21.80        5.30        5.00        28.2        18.85        AWG16-14        4.06mm
       M6350FN(S)-2(8)-b        0.75        9.75        6.50        21.80        6.10        5.00        28.2        18.85        AWG16-14        6.60mm



       M        6350        F        N        S        8        (5)        R1
       A        B        C        D        E        F        G        H


A. Type: M=Finished

B. Product Type: 6350=Fully insulated Straight Female Terminal

                            7600=Fully insulated Flag Terminal

C. F=All inclusive insulation
D. N=Nylon
E. Packaging method: S=strip L=loose piece
F. Series: 1=2.8mm(0.110 in.) 2=5.2mm(0.205 in.)
                  8=4.8mm(0.187 in.)  5=6.3mm(0.250in.)
G. 5=thickness 0.50mm(0.020in.) 8=thickness 0.80mm(0.032 in.)
H. R=Red(22-18 AWG) R1=Conductor insulation max. diameter of 3.80mm
    b=blue(16-14 AWG) b1=Conductor insulation max. diameter of 4.50mm
    Y=Yellow(12-10AWG)

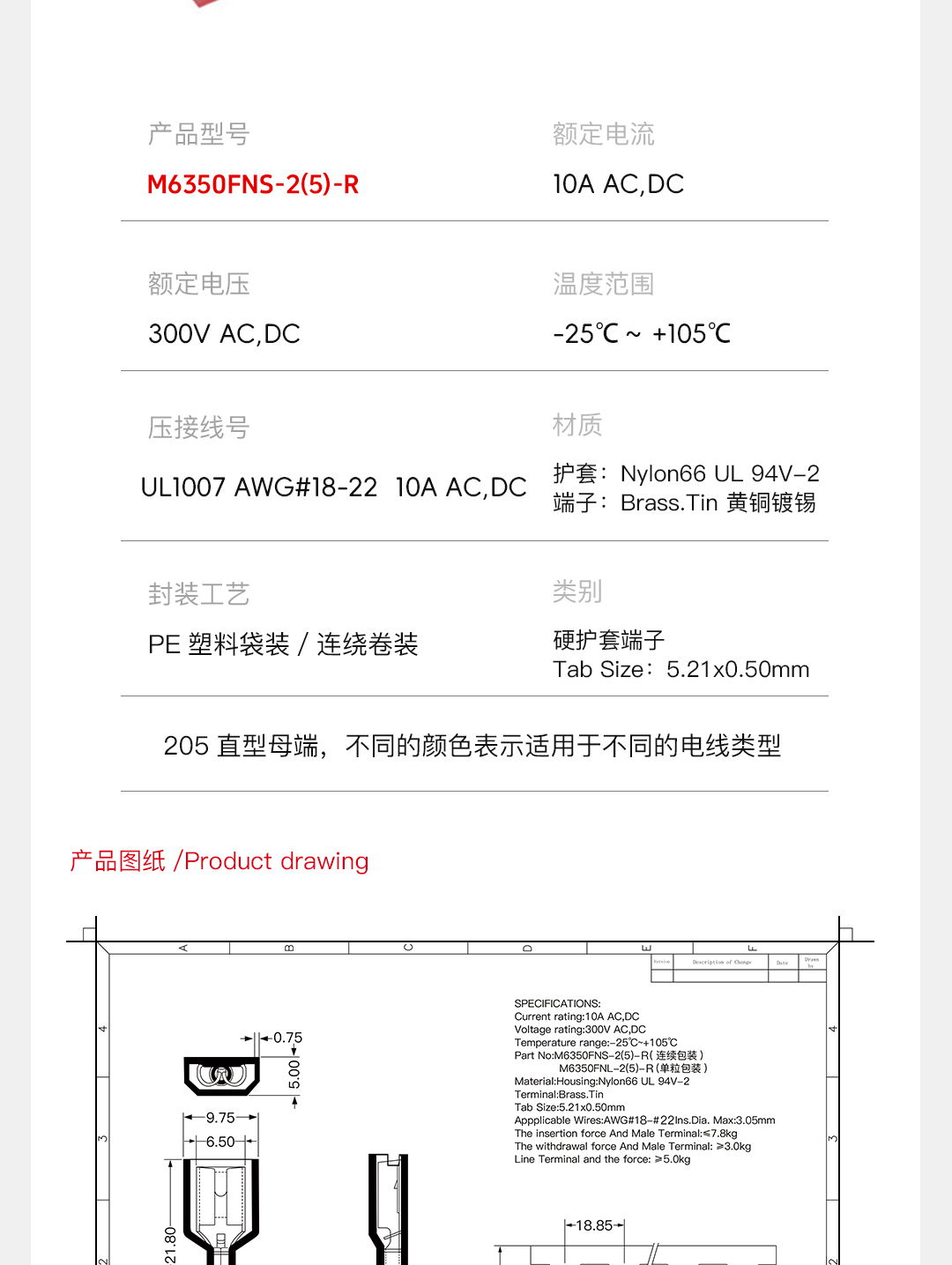

1) Current Rating: AWG#22 to#18: 10A AC, DC

                          AWG#16  to#14: 15A AC, DC

2) Voltage Rating: 300V AC, DC

3) Operating Temperature: -25 ºC to +105 ºC

4) Material: Housing: Nylon66 UL 94V-2

                  Terminal: Brass. Tin-plated

5) Tab Size: 4.75*0.8mm or 4.75*0.5mm

6) The insertion force and male terminal: 7.8kg(max.)

7) The withdrawal force and male terminal: 3.0kg(min.)

8)  Cripm tensile strength: AWG#22 to #18: 5.0kg(min.)

                                         AWG#16 to #14: 10.0kg(min.)

9) cUL file No.: E322751
