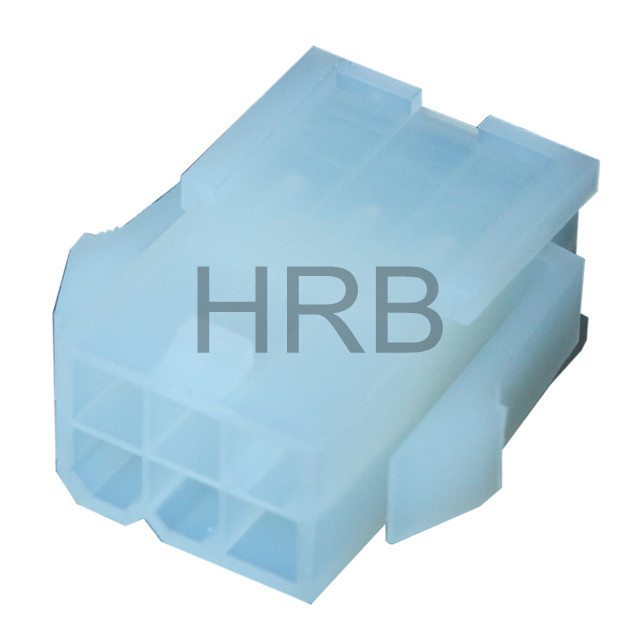

P4201-2xN-K-B
HRB
P4201-2xN-K-B
描述：
HRB 4.2间距线对线连接器系统由连接器外壳和压接端子组成，通常在公母压接外壳，公母压接端子中。
P4201-2×N-K-B（尼龙UL94V-2），P4201-2×N-K-A（尼龙UL94V-0） 系列是母头连接器电气外壳，双排带面板安装耳，P4201-2×N-B（尼龙UL94V-2），P4201-2×N-A（尼龙UL94V-0） 系列是母头连接器电气外壳，双排无面板安装耳，全部提供多种电路，从2极到24极，使用T4201系列公端子（AWG＃22-26; AWG＃20-18，AWG＃18-16全镀锡和镀金供客户选择），与P4200-2×N-B系列配合使用（线对线连接器）。
技术参数：
1）额定电流：9A AC，DC
2）额定电压：600V AC，DC
3）工作温度：V2：-25ºC至+85ºC
V0：-40ºC至+105ºC
4）接触电阻：最大10mΩ
5）绝缘电阻：最小1000MΩ。
6）耐电压：1500V AC /分钟
7）材料：NylonUL94V-2 / NylonUL94V-0
8）外壳保持力要求：6.5kg（最小）
订购信息：
4.2mm插头外壳连接器，连接器，双排，带安装耳，2至24个电路，UL 94V-2和UL 94V-0，自然和白色。
P4201-2×N-K-B / A
①②③④⑤
①：HRB产品系列号
②：压接外壳排数
③：电路/极数
④：K：带面板安装耳。
空白：没有面板安装耳。
⑤：压接外壳材料：B：UL94V-2，
答：UL94V-0。
| 零件号 | Dimensions | 零件号 | Dimensions | ||||||
| TYP UL94V-2 | TYP UL94V-0 | CIR | 昏暗：A | 昏暗：B | TYP UL94V-2 | TYP UL94V-0 | CIR | 昏暗：A | 昏暗：B |
| P4201-2×1-K-B | P4201-2×1-K-A | 2 | / | 7.40 | P4201-2×7-K-B | P4201-2×7-K-A | 14 | 25.20 | 32.60 |
| P4201-2×2-K-B | P4201-2×2-K-A | 4 | 4.20 | 11.60 | P4201-2×8-K-B | P4201-2×8-K-A | 16 | 29.40 | 36.80 |
| P4201-2×3-K-B | P4201-2×3-K-A | 6 | 8.40 | 15.80 | P4201-2×9-K-B | P4201-2×9-K-A | 18 | 33.60 | 41.00 |
| P4201-2×4-K-B | P4201-2×4-K-A | 8 | 12.60 | 20.00 | P4201-2×10-K-B | P4201-2×10-K-A | 20 | 37.80 | 45.20 |
| P4201-2×5-K-B | P4201-2×5-K-A | 10 | 16.80 | 24.20 | P4201-2×11-K-B | P4201-2×11-K-A | 22 | 42.00 | 49.40 |
| P4201-2×6-K-B | P4201-2×6-K-A | 12 | 21.00 | 28.40 | P4201-2×12-K-B | P4201-2×12-K-A | 24 | 46.20 | 53.60 |
| 零件号 | Dimensions | 零件号 | Dimensions | ||||||
| TYP UL94V-2 | TYP UL94V-0 | CIR | 昏暗：A | 昏暗：B | TYP UL94V-2 | TYP UL94V-0 | CIR | 昏暗：A | 昏暗：B |
| P4201-2×1-B | P4201-2×1-A | 2 | / | 7.40 | P4201-2×7-B | P4201-2×7-A | 14 | 25.20 | 32.60 |
| P4201-2×2-B | P4201-2×2-A | 4 | 4.20 | 11.60 | P4201-2×8-B | P4201-2×8-A | 16 | 29.40 | 36.80 |
| P4201-2×3-B | P4201-2×3-A | 6 | 8.40 | 15.80 | P4201-2×9-B | P4201-2×9-A | 18 | 33.60 | 41.00 |
| P4201-2×4-B | P4201-2×4-A | 8 | 12.60 | 20.00 | P4201-2×10-B | P4201-2×10-A | 20 | 37.80 | 45.20 |
| P4201-2×5-B | P4201-2×5-A | 10 | 16.80 | 24.20 | P4201-2×11-B | P4201-2×11-A | 22 | 42.00 | 49.40 |
| P4201-2×6-B | P4201-2×6-A | 12 | 21.00 | 28.40 | P4201-2×12-B | P4201-2×12-A | 24 | 46.20 | 53.60 |
详细信息：
| 类别 | 压接外壳连接器 |
| 牌 | HRB |
| 应用 | 电源，线对线连接器，线对板连接器 |
| 电路 | 2-24 |
| 颜色 | 白/自然 |
| 易燃 | UL94V-0，UL94V-2 |
| 性别 | 插头 |
| 符合灼热丝 | "是"和“否”都可以 |
| 材料 - 辞职 | 尼龙 |
| 行数 | 双 |
| 包装类型 | 袋 |
| 面板安装 | 是 |
| 间距 - 配合接口 | 4.2mm间距 |
| 间距 - 终端接口 | 4.2mm间距 |
| 极化到交配部分 | 是 |
| 可堆叠 | 没有 |
| 温度范围 - 运行 | -25ºC至+85ºC和-40°C至+ 105°C |
| 电流 - 每个触点的最大值 | 13.0A |
产品应用：
白色家电
复印机
办公用品
打印机
自动化设备
工业网络
机架式服务器
路由器/交换机
配对（线对线连接）：
P4200 双排插座外壳连接器
用于：
Ť4201 压接端子（T4201系列）
