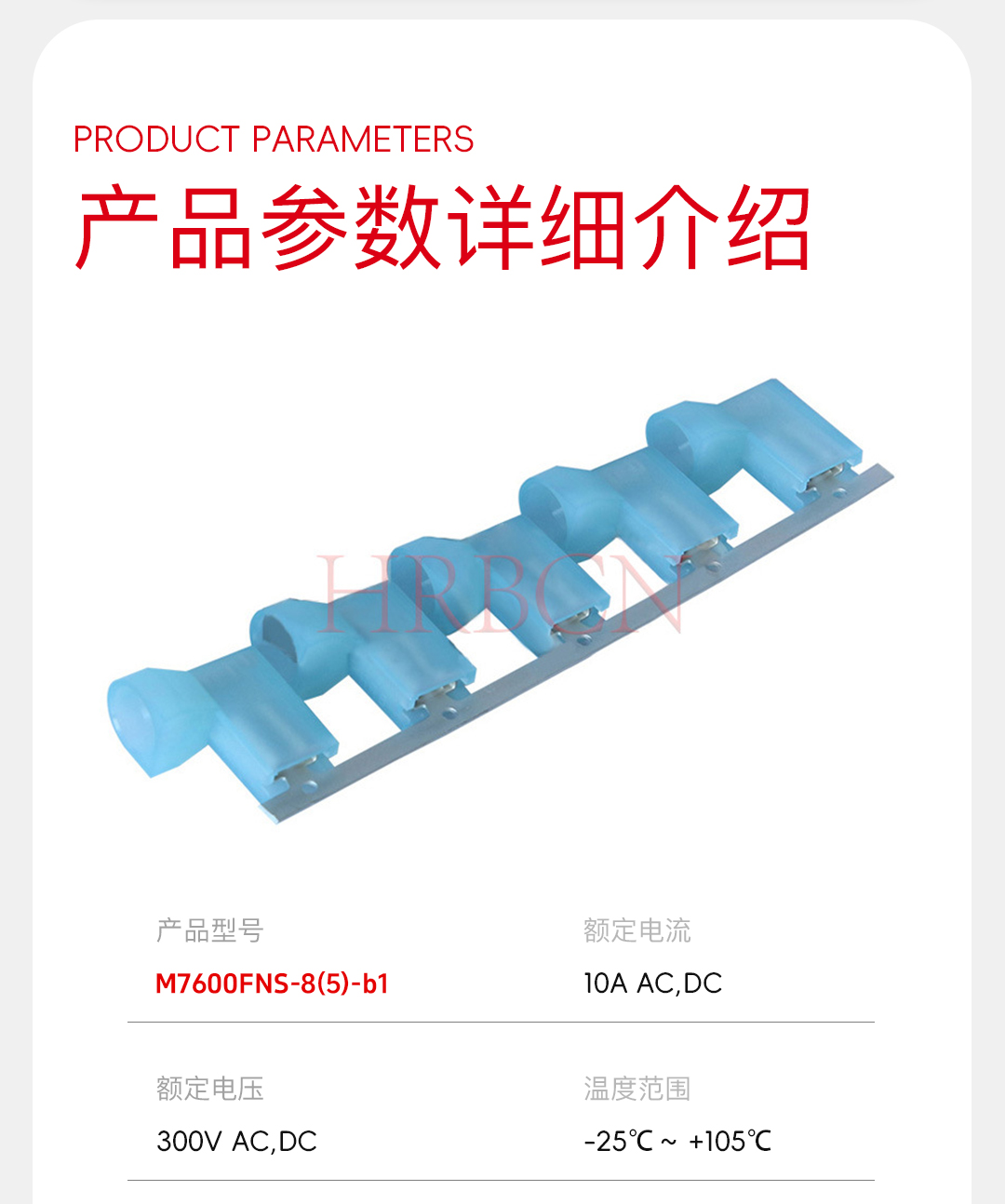

HRB 187旗型蓝色端子 全绝缘冷压硬护套 AWG#16-14

187旗型母端,不同的颜色表示适用于不同的电线类型
大线尾
状态:
数量:
  • M7600FNL-8(5)-b1

  • HRB

  • M7600FNL-8(5)-b1

  (187) faston flag type terminal.pdf

       Part No.        A        B        C        D        E        F        G        H        I        J        Wire size        Ins Dia. max
       M7600FNS-8(5)-b        4.70        6.40        8.30        5.20        16.45        6.40        0.40        2.30        17.30        19.80        AWG#16-14        4.06mm
       M7600FN(S)-8(8)-b        4.70        6.40        8.30        5.20        16.45        6.40        0.40        2.30        17.30        19.80        AWG#16-14        4.06mm
       M7600FN(S)-8(5)-R        4.70        6.00        8.30        5.88        16.20        6.20        0.40        1.70        17.30        19.80        AWG#22-18        3.05mm
       M7600FN(S)-8(8)-R        4.70        6.00        8.30        5.88        16.20        6.20        0.40        1.70        17.30        19.80        AWG#22-18        3.05mm
       M7600FN(S)-8(5)-b1        4.70        8.30        8.30        5.88        17.20        8.30        0.40        2.30        17.30        20.50        AWG#16-14        6.60mm
       M7600FN(S)-8(8)-b1        4.70        8.30        8.30        5.88        17.20        8.30        0.40        2.30        17.30        20.50        AWG#16-14        6.60mm
       M7600FN(S)-8(5)-R1        4.70        8.30        8.30        5.88        17.20        8.30        0.40        1.70        17.30        20.50        AWG#22-18        5.84mm
       M7600FN(S)-8(8)-R1        4.70        8.30        8.30        5.88        17.20        8.30        0.40        1.70        17.30        20.50        AWG#22-18        5.84mm



       M        6350        F        N        S        8        (5)        R1
       A        B        C        D        E        F        G        H


Terminal Type = Receptacle

Proprietary Name = Ultra-Fast

Receptacle Style = Flag

Mating Area Interface Dimensions = 4.75 x 0.8 mm/4.75 x 0.5 mm

Brass Material

Insulation Diameter = 4.06 Max. mm

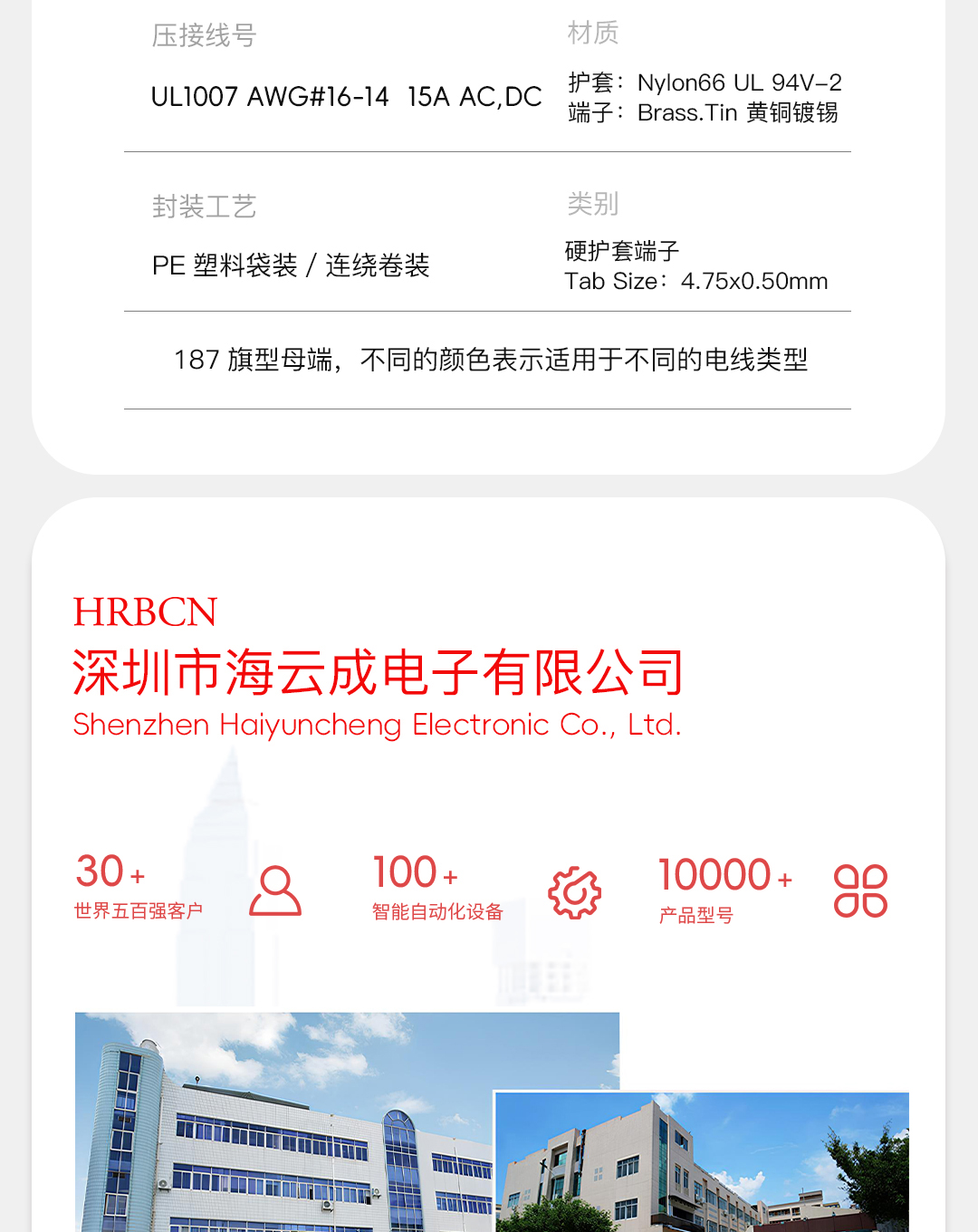

Wire Range = UL1007  16-14AWG

Packaging method: loose piece


1) Current Rating: AWG#22 to#18: 10A AC, DC

                              AWG#16  to#14: 15A AC, DC

2) Voltage Rating: 300V AC, DC

3) Operating Temperature: -25 ºC to +105 ºC

4) Material: Housing: Nylon66 UL 94V-2

                    Terminal: Brass. Tin-plated

5) Tab Size: 4.75*0.8mm or 4.75*0.5mm

6) The insertion force and male terminal: 7.8kg(max.)

7) The withdrawal force and male terminal: 3.0kg(min.)

8)  Cripm tensile strength: AWG#22 to #18: 5.0kg(min.)

                                          AWG#16 to #14: 10.0kg(min.)

9) cUL file No.: E322751
