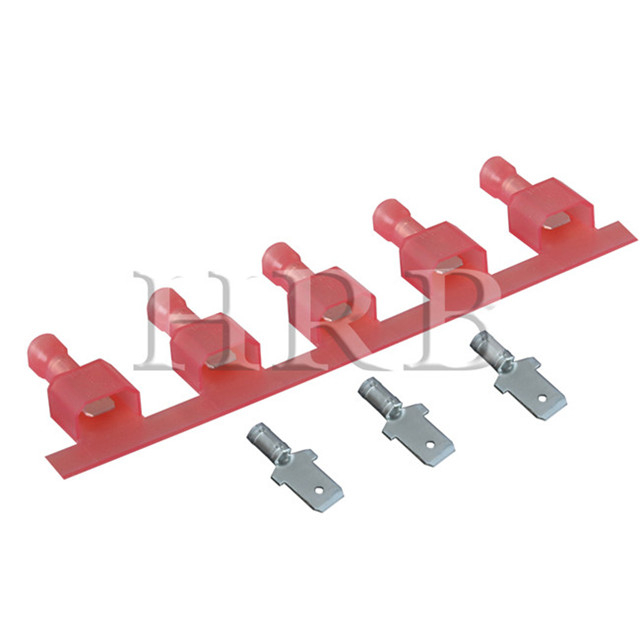

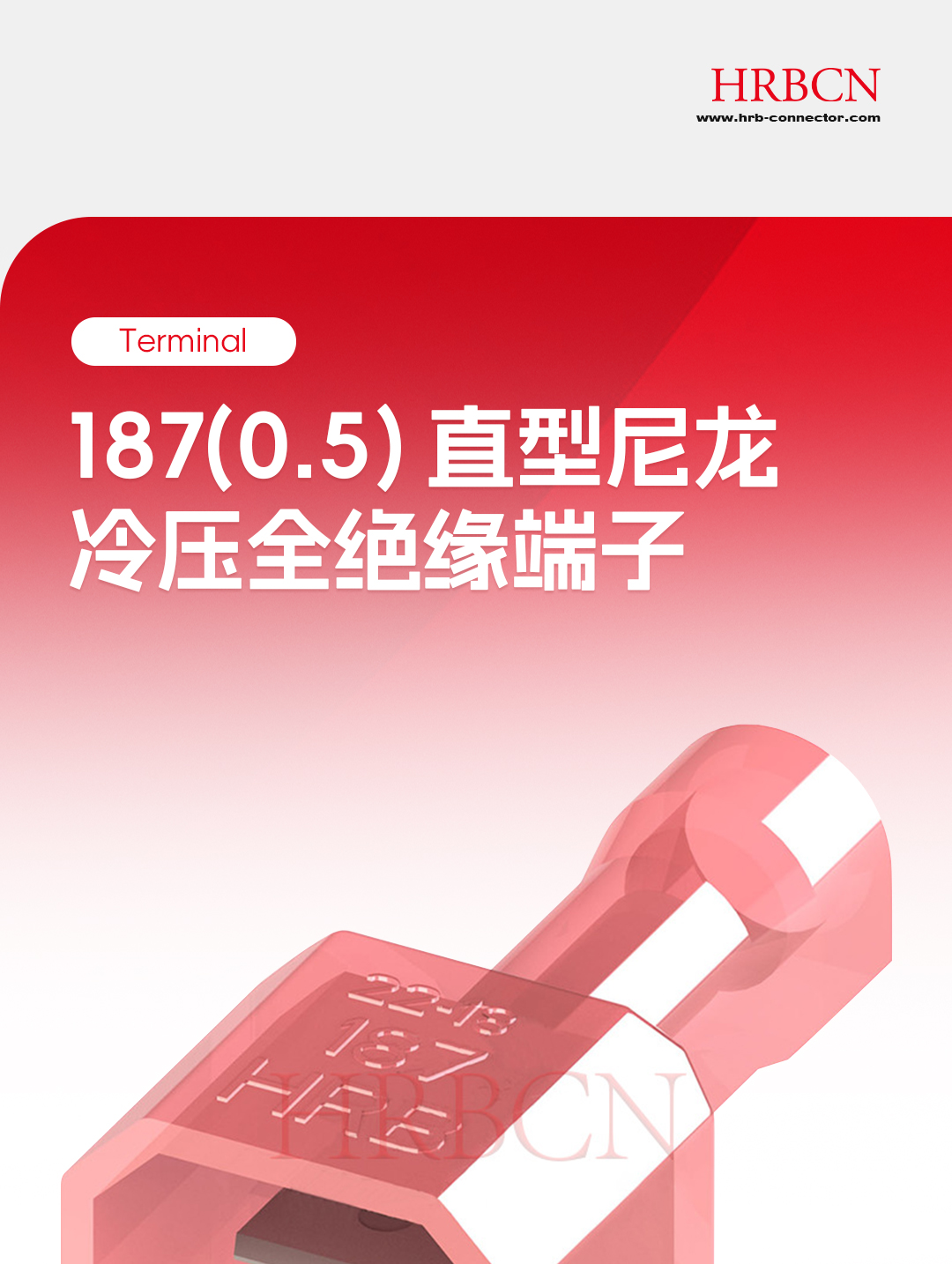

HRB 4.75×0.5mm尼龙全绝缘公端 AWG#22-18

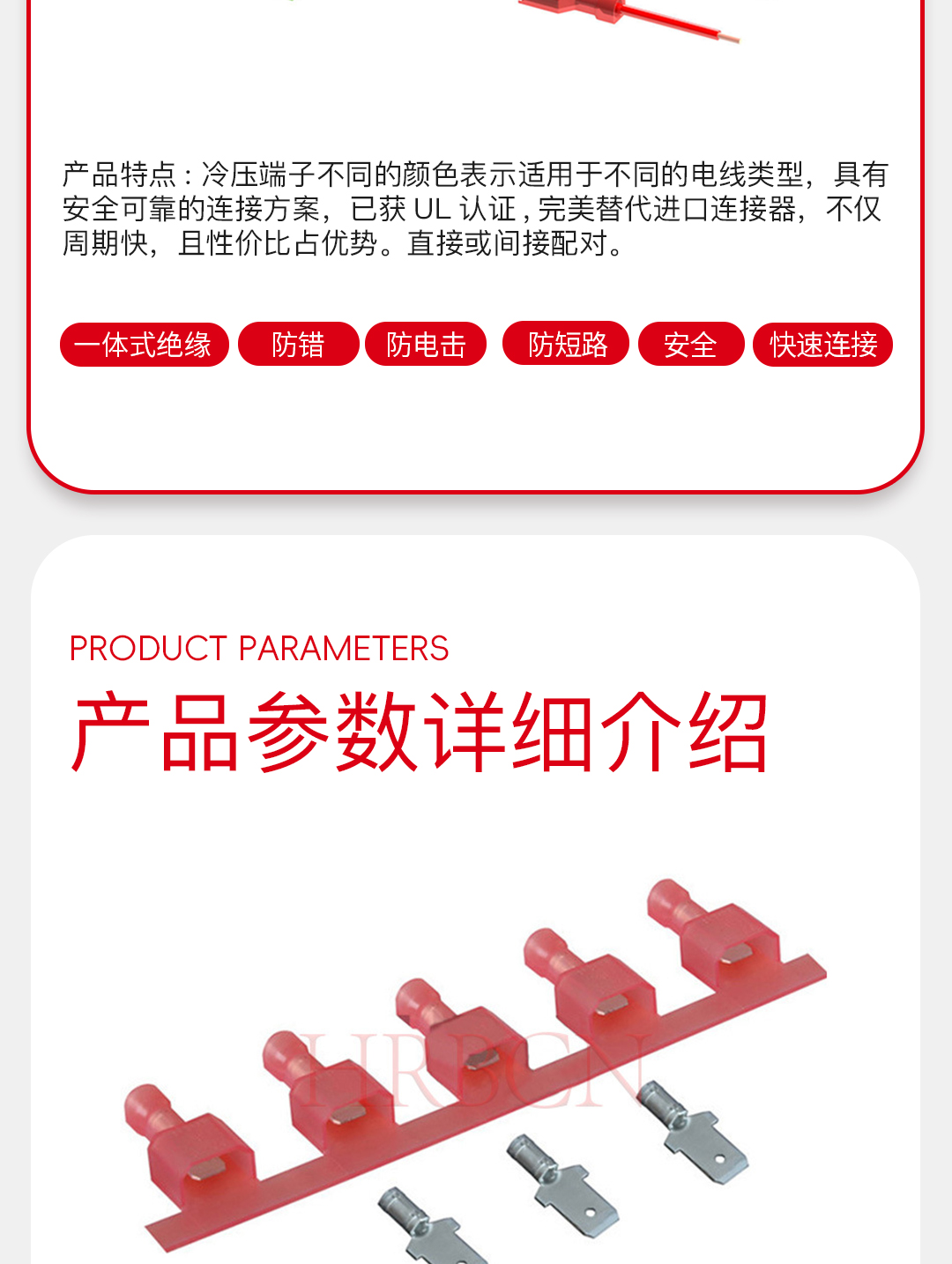

187直型公端,不同的颜色表示适用于不同的电线类型
连饶端子,卷装
状态:
数量:
  • M6351FNS-8(5)-R

  • HRB

  • M6351FNS-8(5)-R

 4.75×0.8mm(187) straight faston male terminal.pdf

       Part No        A        B        C        D        E        F        G        H  Wire size        Ins. Dia. max Tab hole
       M6351FN(S)-8(5)-b1        0.75        10.60        8.30        6.70        22.50        6.30        14.00        0.50        AWG#16-#14        6.60mm        Through hole type
       M6351FN(S)-8(5)-b1(A)        0.75        10.60        8.30        6.70        22.50        6.30        14.00        0.50        AWG#16-#14        6.60mm        Blind hole type
       M6351FN(S)-8(5)-b        0.78        10.60        6.00        6.70        20.30        6.30        14.00        0.50        AWG#16-#14        4.06mm        Through hole type
       M6351FN(S)-8(5)-b(A)        0.78        10.60        6.00        6.70        20.30        6.30        14.00        0.50        AWG#16-#14        4.06mm        Blind hole type
       M6351FN(S)-8(8)-b        0.78        10.60        6.00        6.70        20.30        6.30        14.00        0.80        AWG#16-#14        4.06mm        Through hole type
       M6351FN(S)-8(5)-b(A)        0.78        10.60        6.00        6.70        20.30        6.30        14.00        0.80        AWG#16-#14        4.06mm        Blind hole type
       M6351FN(S)-8(5)-R        0.78        10.60        5.10        6.70        20.30        6.30        14.00        0.50        AWG#22-#18        3.05mm        Through hole type
       M6351FN(S)-8(5)-R1        0.78        12.30        7.30        7.50        23.70        6.30        15.60        0.50        AWG#22-#18        5.84mm        Through hole type
       M6351FN(S)-8(5)-R(A)        0.78        10.60        5.10        6.70        20.30        6.30        14.00        0.50        AWG#22-#18        3.05mm        Blind hole type
       M6351FN(S)-8(5)-R1(A)        0.78        12.30        7.30        7.50        23.70        6.30        15.60        0.50        AWG#22-#18        5.84mm        Blind hole type
       M6351FN(S)-8(8)-R1(A)        0.78        12.30        7.30        7.50        23.70        6.30        15.60        0.50        AWG#22-#18        5.84mm        Blind hole type
       M6351FN(S)-8(8)-R1        0.78        12.30        7.30        7.50        23.70        6.30        15.60        0.50        AWG#22-#18        5.84mm        Through hole type
       M6351FN(S)-8(8)-R        0.78        10.60        5.10        6.70        20.30        6.30        14.00        0.80        AWG#22-#18        3.05mm        Through hole type
       M6351FN(S)-8(8)-R(A)        0.78        10.60        5.10        6.70        20.30        6.30        14.00        0.80        AWG#22-#18        3.05mm        Blind hole type




       M        6351        F        N        S        8        (5)        R1        (A)
       A        B        C        D        E        F        G        H        J



Terminal Type = Tab  with hole

Proprietary Name = Ultra-Fast

Mating Area Interface Dimensions = 4.75 x 0.80 mm/4.75x0.5mm

Brass Material

Insulation Diameter = 3.05 Max. mm

Wire Range =UL1007  22-18AWG

Packaging method: strip

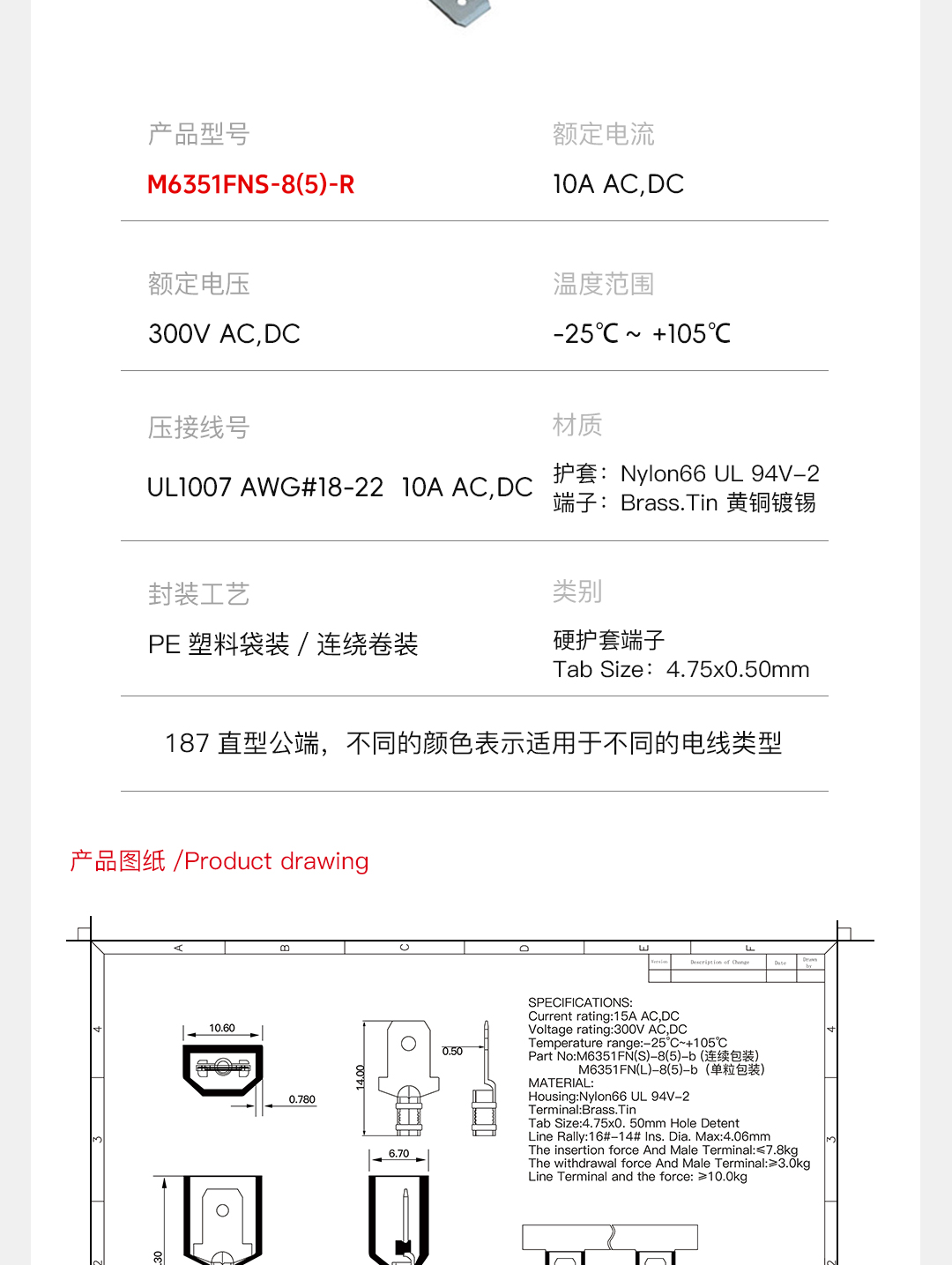

1) Current Rating: AWG#22 to#18: 10A AC, DC

                              AWG#16  to#14: 15A AC, DC

2) Voltage Rating: 300V AC, DC

3) Operating Temperature: -25 ºC to +105 ºC

4) Material: Housing: Nylon66 UL 94V-2

                  Terminal: Brass. Tin-plated

5) Tab Size: 4.75*0.8mm or 4.75*0.5mm

6) The insertion force and male terminal: 7.8kg(max.)

7) The withdrawal force and male terminal: 3.0kg(min.)

8)  Cripm tensile strength: AWG#22 to #18: 5.0kg(min.)

                                         AWG#16 to #14: 10.0kg(min.)
