HRB 187尼龙直型母端 4.75×0.5mm AWG#22-18

公端宽度为0.187inch (4.8mm)

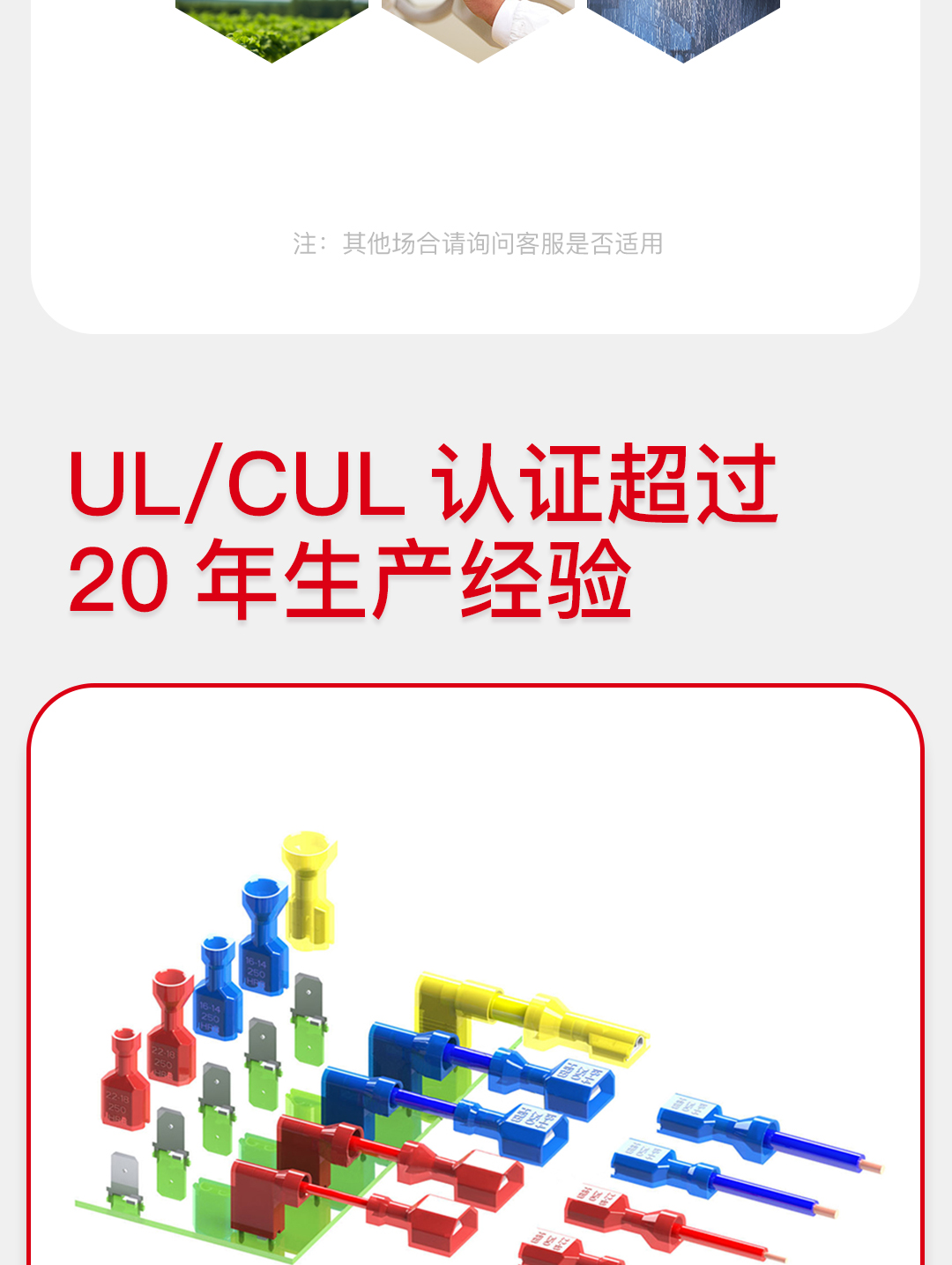

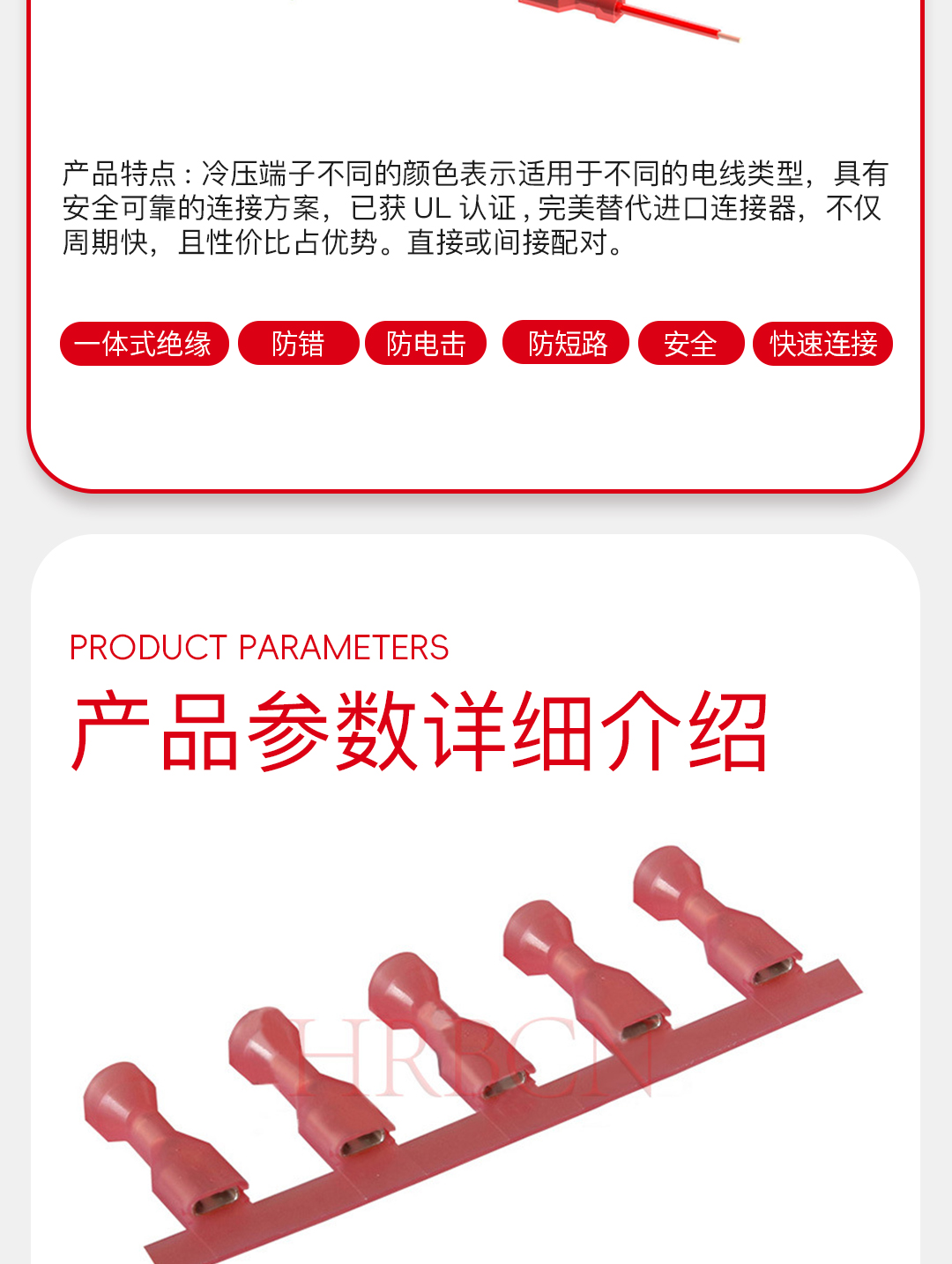

187直型母端,不同的颜色表示适用于不同的电线类型
状态:
数量:
  • M6350FNL-8(5)-R

  • HRB

  • M6350FNL-8(5)-R


(187) faston straight female terminal catalog.pdf

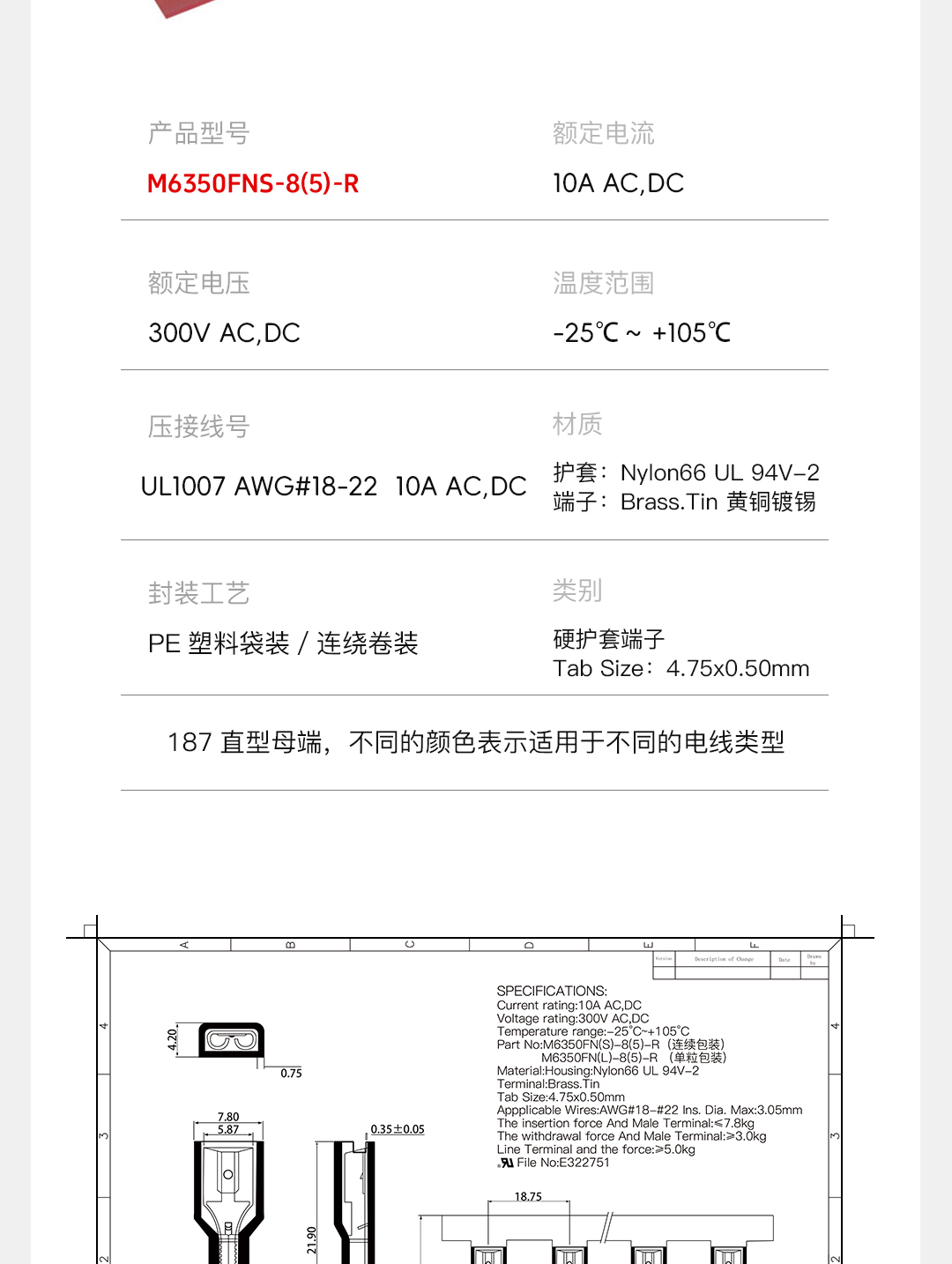

       Part No.        A        B        C        D        E        F        G        H        I        Wire size        Ins. Dia. max
       M6350FN(S)-8(5)-R1        4.20        0.75        7.80        5.87        6.15        7.60        0.35        23.90        30.40        AWG#22-#18        5.84mm
       M6350FN(S)-8(5)-R        4.20        0.75        7.80        5.87        3.80        5.30        0.35        21.90        28.30        AWG#22-#18        3.05mm
       M6350FN(S)-8(5)-b1        4.70        0.75        7.80        5.87        6.85        8.30        0.35        23.90        30.30        AWG#16-#14        6.60mm
       M6350FN(S)-8(5)-b        4.70        0.75        7.80        5.87        4.30        5.80        0.35        21.90        28.30        AWG#16-#14        4.06mm
       M6350FN(S)-8(8)-R1        4.20        0.75        7.80        5.87        6.15        7.60        0.35        23.90        30.40        AWG#22-#18        5.84mm
       M6350FN(S)-8(8)-R        4.20        0.75        7.80        3.80        5.30        7.60        0.35        21.90        28.30        AWG#22-#18        3.05mm
       M6350FN(S)-8(8)-b1        4.70        0.75        7.80        5.87        6.85        8.30        0.35        23.90        30.30        AWG#16-#14        6.60mm
       M6350FN(S)-8(8)-b        4.70        0.75        7.80        5.87        4.30        5.80        0.35        21.90        28.30        AWG#16-#14        4.06mm




       M        6350        F        N        S        8        (5)        R1
       A        B        C        D        E        F        G        H

Terminal Type = Receptacle

Proprietary Name = Ultra-Fast

Receptacle Style = Straight

Mating Area Interface Dimensions = 4.75 x 0.5 mm/4.75-x0.8mm

Brass Material

Insulation Diameter = 3.05 Max. mm

Wire Range = UL1007  22-18AWG

Packaging method: loose piece




1) Current Rating: AWG#22 to#18: 10A AC, DC

                              AWG#16  to#14: 15A AC, DC

2) Voltage Rating: 300V AC, DC

3) Operating Temperature: -25 ºC to +105 ºC

4) Material: Housing: Nylon66 UL 94V-2

                  Terminal: Brass. Tin-plated

5) Tab Size: 4.75*0.8mm or 4.75*0.5mm

6) The insertion force and male terminal: 7.8kg(max.)

7) The withdrawal force and male terminal: 3.0kg(min.)

8)  Cripm tensile strength: AWG#22 to #18: 5.0kg(min.)

                                         AWG#16 to #14: 10.0kg(min.)

9) cUL file No.: E322751
