M2003 6/ M20036R-1XN-W
HRB

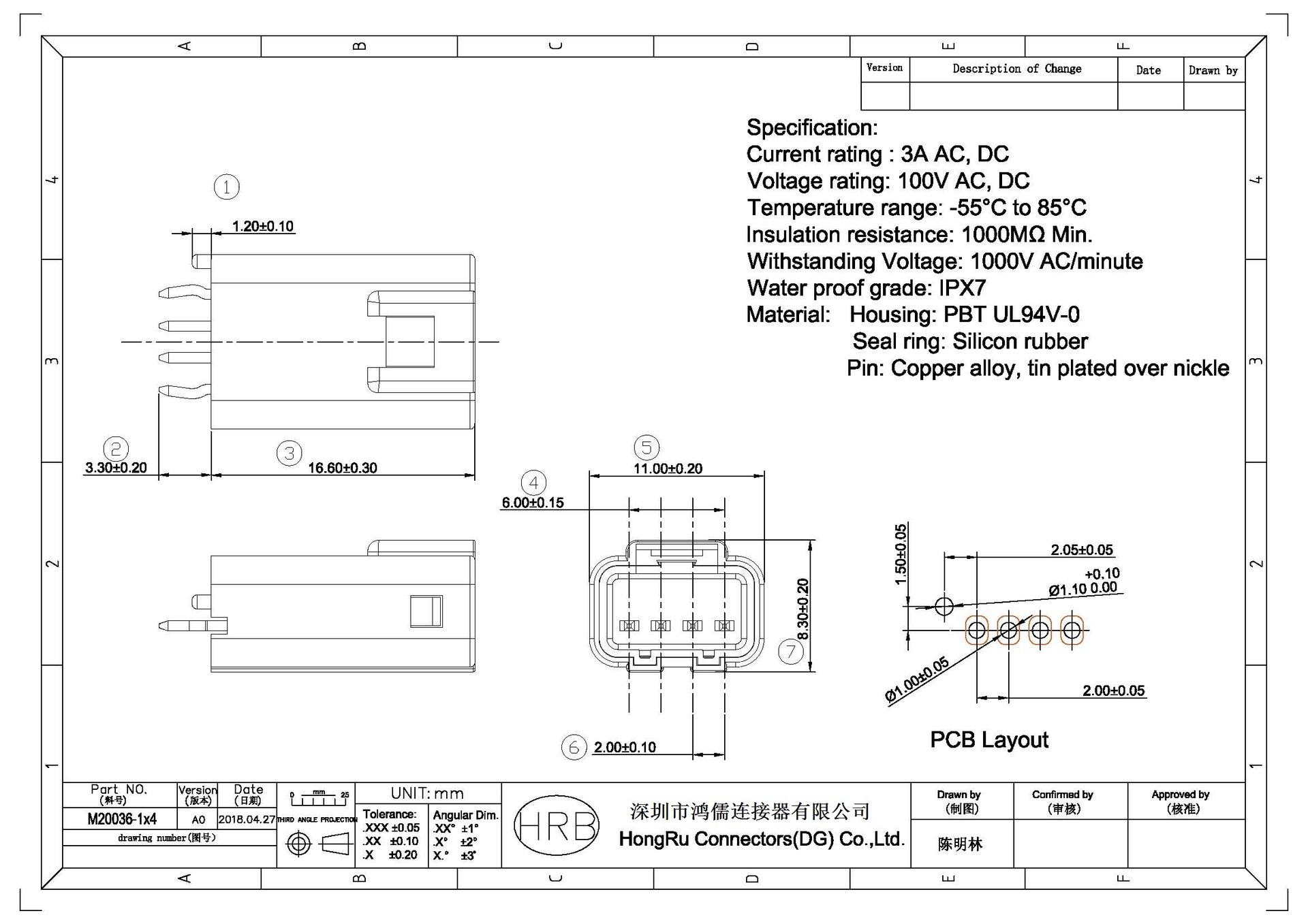

M20036 / M20036R-1XN-W
大多数防水连接器尺寸大，在生产环境中难以处理且昂贵。满足客户对小型防水连接器的需求，这种连接器易于操作且成本效益长期以来一直是一项挑战。
线对板防水电连接器满足小型防水连接器的需求。它符合IEC 60529的IP67防水等级。它采用2.0mm间距（接触式接触）和4.0mm行间距，适用于双排版本。配线时的整体尺寸仅为30.2mm，线对线系列为21.0m，用于PCB版本。
线对板防水连接器：
线对板防水连接器提供2,3和4个位置，通过使用磷青铜镀锡插座触点提供类似的成本效益解决方案。与线对线版本一样，线对板型触点系统具有3安培额定值并可处理24-22AWG线。带护罩的接头采用铜合金镀锡触点，可提供垂直或顶部入口，风格和设计用于一般用途以及带有辞职涂层（“封装”）PC板。插头也设计为通过该连接器插座接受导线以获得最大的灵活性。
特征：
防水性能
包含密封圈
坚固的橡胶密封
双弹簧结构
外壳到终端锁
内壳锁
电线范围：AWG＃22-26
应用：
电动汽车
电动摩托车
汽车摄像头内置防水
汽车电池内置防水功能
户外防水应用
